电池封口机

电池盖焊接机利用电热熔化原理,通过温控器控制温度变化,配以完善的机械装置来达到完美焊接,弥补超声波焊接机对焊接大型及特殊塑料工件的不足.主要适用于PP、PE等热塑性材料及焊口面积尺寸大而复杂的电池外壳的焊接。
中文名
蓄电池热板机
适用产品
蓄电池外壳(ABS/PC/PE等)
焊接方式
电热管加热
特    点
焊接各类大而复杂的电池工件

1概况

锂电池外壳封口机
1、设备名称:环保新能源电池热风机;
2、设备型号:NCR-蓄电池专用;
3、焊接对象:材料PP/PC ABS材质蓄电池盒盖、动力电池封口、汽车蓄电池、摩托车蓄电池、锂电池、铅酸电池、碳酸电池以及电动车电池;
4、焊接介质:热量焊接,不需任何介质;
5、设备能力: 每天3班 每班8小时;
6、焊接要求:

1) 蓄电池壳表面光洁无拉丝,常态下达到水气密封,焊接牢固;
2) 锂电池盒盖焊接后取三点焊接误差小于规定尺寸;
3)具体在双方签定合同时由需方提供技术要求方案。

2设备参数

主机尺寸: (L)1150×(W)1100×(H)2200(MM);
供电电源: 380VAC 50/60HZ 三相五线制;
加热功率: 1-5KW;
热板进退进程: 0-320mm;
消耗功率: 1-5KW;
上、下模板行程: 0-200mm;
气压:0.3—0.6MPa;
电池盖面积: 400mm×300mm(可定制);
设备重量:500-600KG

3工艺流程

lc
放入电池外壳下壳体 → 下夹具吸合 → 放入锂电池上盖 → 上夹具吸合 → 按启动按钮 → 热板进 → 下压板上、上压板下(同时相对运动) → 热烫 → 上压板上、下压板下 → 热板退 → 上压板下、下压板上 →粘合 → 上夹具松 →上压板上、下压板下 →下夹具松 → 取出焊接好的电池

4焊接优点

1)、可应用于电动车电池任何焊接面上,无特别要求;
2)、可应用于大小不同的工件,无面积限制;
3)、焊接面可允许塑料余量补偿,焊接强度得到保证;
4)、因应各种材料的需要,可调整焊接程序,灵活方便、控制性强、精度高。

5适用范围

电池壳焊接机|蓄电池盒盖热板机|环保新能源电池热封机|动力电池封口设备|汽车蓄电池熔接机|摩托车蓄电池焊接机|锂电池外壳封口机|铅酸电池焊接机|碳酸电池焊接机|电动车电池压合机

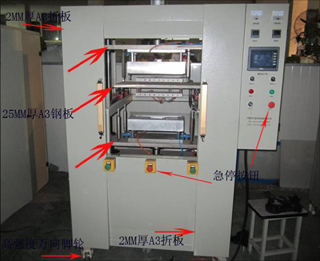

6结构特点

蓄电池盒盖热板机
1、机架采用焊接结构,底部装有水平高度可调的地脚,便于调整机器水平;
2、所有机器侧板,材料为A3冷轧板;
3、操作者在自动焊接操作时,受到安全保护光栅保护;
4、上移动工作台板\下固定工作台板采用45#钢,表面处理,表面光洁;具有不变形,使用寿命长.设计有标准模具工装接口,便于人工换模快速定位,并且给客户以后其他产品预留升级空间;
5、上,下移动工作台(各4根)导向柱直径30mm,表面光洁度<0.08,垂直度及同轴度<0.025mm;
6、上,下移动工作台导向套内直径30mm,导向套长度150mm,与导柱滑动配合间隙0.025mm;
7、热板机构包含2套水平运动线型导轨,使用行程为320mm气缸驱动,导向与导柱滑动配合间隙0.025mm

7设备及模具

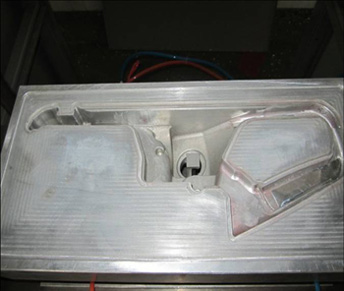

铅酸电池焊接机热板模具 碳酸电池焊接机底工装
