汽车门板热铆

汽车门板热铆机

门板热熔焊接机通过一个由温度控制的加热板来焊接汽车门板。焊接时,加热头置于需要铆接的门板顶部,当工件紧贴住加热时,门板塑料柱开始熔化。在一段预先设置好的加热时间过去之后,工件表面的塑料将达到一定的熔化程度,当热板停止作用后,让压力持续几秒钟,在采用空气冷缺使其凝固成型,这样就形成一个坚固的分子链,达到焊接的目的,焊接强度能超越于原材料强度,整个汽车门板焊接过程完成。

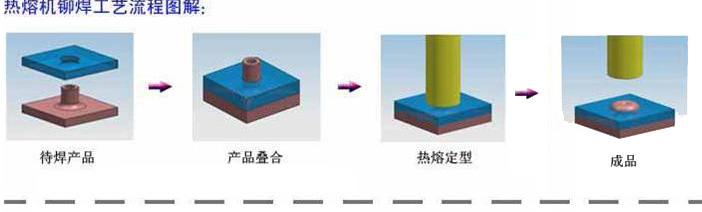

门板热铆机原理
中文名
汽车门板热铆机
适用产品
汽车门板塑料柱铆点
焊接方式
电加热铆
特    点
焊接各类大而复杂的热性塑料工件

1概况

汽车前后门板热熔设备
1、设备名称::汽车门板多点热铆机;
2、设备型号:CMF-car;
3、焊接对象:汽车门板;
4、焊接介质:热量焊接,不需任何介质;
5、设备能力: 每天3班 每班8小时;

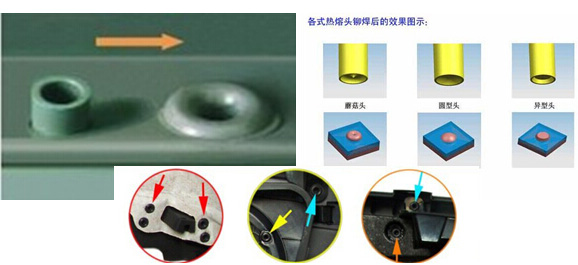

6、焊接要求:汽车门板塑料柱铆接成蘑菇头

2铆点要求

产品焊接牢度可靠、表面光洁、不变形、焊接牢固、焊接点圆润光滑成圆弧状;
常态下背面达到无明显翘面鼓包;
产品焊接后中心点的位移量不超过±1MM;
焊接结束,常态下放置1小时,产品不得有严重凹瘪,变形;
具体在双方技术协商时由需方提供技术要求方案;

3设备参数

整机尺寸:L2650*W1500*H1900mm
供电电源:380VAC
工作气压:6kg/cm²
动作控制:气缸推进

4工艺流程

将装配好的门板放入焊接胎具中→启动设备开关→由电机带动丝杆或是气缸向前运动至焊接区域→热熔头下→开始铆接→空气冷却吹焊接头→保压固化→热熔头退出工件焊接区域→压紧装置起→支架与门板焊接结束后由返回至待焊接区域→焊接完成→进行下一汽车门板焊接开始。
汽车门板热熔焊接机工艺

  • 无锡珐精密机械有限公司

  • 技术:李工

  • 手机:15161573337

  • email:15161573337@163.com

  • 地址:无锡市南长区扬名工业园
门板塑料柱热熔机模具门板塑料柱热熔机模具
汽车门板焊接样品汽车门板焊接样品
汽车门板热铆机铆点汽车门板热铆机铆点
门板热熔焊接机热熔点门板热熔焊接机热熔点
