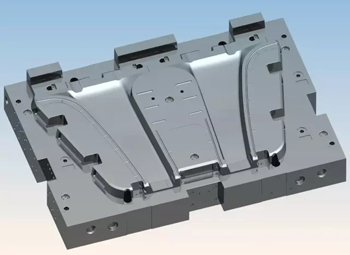

影响模具结构及模具个别系统的因素

1.型腔布置
根据塑件的几何结构特点、尺寸精度要求、批量大小、模具制造难易、模具成本等确定型腔数量及其排列方式。对于注射模来说，塑料制件精度为3级和3a级，重量为5克，采用硬化浇注系统，型腔数取4-6个;塑料制件为一般精度(4-5级)，成型材料为局部结晶材料，型腔数可取16-20个;塑料制件重量为12-16克，型腔数取8-12个;而重量为50-100克的塑料制件，型腔数取4-8个。

对于无定型的塑料制件建议型腔数为24-48个，16-32个和6-10个。当再继续增加塑料制件重量时，就很少采用多腔模具。7-9级精度的塑料制件，最多型腔数较之指出的4-5级精度的塑料增多至50%。

2.确定分型面
分型面的位置要有利于模具加工，排气、脱模及成型操作，塑料制件的表面质量等。

3.确定浇注系统(主浇道、分浇道及浇口的形状、位置、大小)和排气系统(排气的方法、排气槽位置、大小)。

4.选择顶出方式(顶杆、顶管、推板、组合式顶出)，决定侧凹处理方法、抽芯方式。

5.决定冷却、加热方式及加热冷却沟槽的形状、位置、加热元件的安装部位。

6.根据模具材料、强度计算或者经验数据，确定模具零件厚度及外形尺寸，外形结构及所有连接、定位、导向件位置。

7.确定主要成型零件，结构件的结构形式。

8.考虑模具各部分的强度，计算成型零件工作尺寸。以上这些问题如果解决了，模具的结构形式自然就解决了。这时，就应该着手绘制模具结构草图，为正式绘图作好准备。

9.绘制模具图要求按照国家制图标准绘制，但是也要求结合本厂标准和国家未规定的工厂习惯方法。在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。

由下道工序保证的尺寸，应在图上标写注明"工艺尺寸"字样。如果成型后除了修理毛刺之外，再不进行其他机械加工，那么工序图就与制件图完全相同。在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。通常就把工序图画在模具总装图上。
