制冷空调中的制冷系统,一般用铜铝等有色金属材料,在制造、安装和维修过程中,管道的焊接是关键的一环,它不但影响美观,更重要的是影响到系统能否正常工作的问题,必须引起高度重视。

空调铜管是指连接空调器室内机与室外机的连接铜管。空调铜管具有质地坚硬,不易腐蚀,且耐高温、耐高压等特点,因此深受人们的喜爱。空调铜管可以分为普通空调铜管和脱脂空调铜管两个种类。当然也可以根据空调铜管的用途分为R22空调铜管、R410A中央空调铜管、毛细铜管、异形铜管等。
空调铜管焊接的方法与步骤

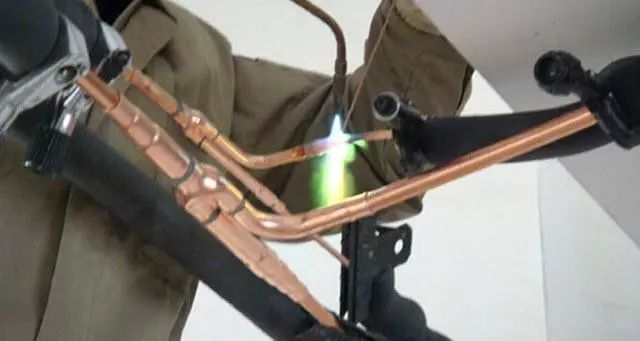

空调在安装的时候,新冷媒空调都是使用专用的R410A空调铜管来连接空调外机和内机的,而空调连接管R410A铜管的焊接直接是影响制冷效果的因素,正确的操作步骤很重要。

铜管与铜管焊接一般采用银焊,银焊条的含银量为25%、15%或5%;也可用铜磷系列焊条。它们均具有良好的流动性,并不需要焊剂。

一、焊料的选用
铜管是制冷装置的重要原材料,主要用于制作换热器和连接管道、管件。制冷空调的管件多是用铜(紫)管材,常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。在焊接时要根据管道材料的特点,正确的选择焊料及熟练地操作,以确保焊接的质量。

1、对同类材料的焊接
铜与铜的钎焊
可选用磷铜焊料或含银量低的磷铜焊料,如2%或5%的银基焊料。这种焊料价格较为便宜,且有良好的溶液,采用填缝和湿润工艺,不需要焊剂。

2、对不同类材料的焊接
(1)铜与钢或铜与铝的焊接
可选用银铜焊料和适当的焊剂,焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净,防止产生腐蚀。在使用焊剂时最好用酒精稀释成糊状,涂于焊口表面,焊接时酒精迅速蒸发而形成平滑薄膜不易流失,同时还可避免水份浸入制冷系统的危险。
(2)铜与铁的焊接
可选用磷铜焊料或黄铜条焊料,但还需使用相应的焊剂,如硼砂、硼酸或硼酸的混合焊剂。

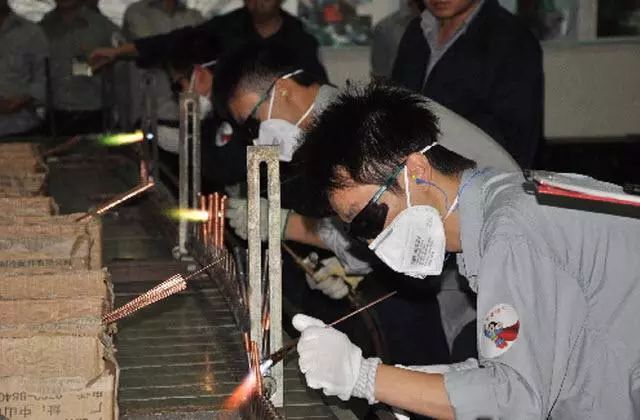

空调铜管焊接的方法与步骤

二、焊接操作

对焊接不同的材料,不同的管径时所需的焊枪大小和火焰温度的高低有所不同,焊接时火焰的大小可通过两个针形阀进行控制调整,火焰的调整时根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。
1、火焰的种类及特点
(1)炭化焰
其特点是氧气与乙炔气的体积比小于1,略缺氧,易将炭粒带入金属而影响焊料流动,冒黑烟,温度约为2700左右,可用于对管道的烘烤等。
(2)中性焰
其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速,焊炬喷嘴孔直径决定了火焰焰心的直径,而混合气的流速,则决定了焰芯的长度,中性焰的火焰分3层,焰芯呈尖锥形,色白而明亮,内焰为蓝白色,外焰由里向外逐渐由淡紫色变成为橙色和蓝色,温度约为3000~3500℃左右,氧气与乙炔气的体积之比为1:1.2制冷空调的管件焊接多使用中性焰。
(3)氧化焰
其特点是是焰芯是圆锥形,长度明显地缩短,轮廓也不清晰,颜色暗淡,外焰也缩短了,火焰是蓝色,火焰燃烧时伴有响声,响声大小取决于氧气压力,氧化焰的温度高于中性焰,适用于黄铜的管件焊接。火焰的性质是根据被焊金属种类及其性质来选择的,应注意科学地选择使用。

2、火焰的调节
点燃前先按操作规程分别开启氧气瓶和乙炔气瓶的阀门,使低压氧气表指示在0.2~0.5Mpa左右,乙炔气的眼里表指示在0.05Mpa左右。然后微开焊枪的氧气阀。再微开焊枪上的乙炔气阀,同事,从焊嘴的后面迅速点火。切不可在焊嘴正面点火,以免喷火烧手。点燃后即可调节,两阀的调节就是调节氧气与乙炔气浸入焊枪混合气的比例,从而得到不同的火焰。
空调铜管焊接的方法与步骤

3、焊接步骤
焊接时应严格按步骤进行操作,否则,将会影响焊接的质量。
(1)准备与配管
1.检查氧气瓶和乙炔瓶内的量是否足够。
2.核对图纸要求,保证各部件的齐全无缺,功能完好。
3.保证管路光路横平竖直,注意各阀件的方向性。
4.根据图纸要求的尺寸和管径,用卷尺量取相应的长度,并用线号笔几下位置。
5.较粗的铜管要固定后,再用割刀拆下,要保证割口平齐,不变形。
6.用锉把割口毛边锉平,并用抹布擦拭干净。
7.将要焊接管件表面清洁或扩口,扩完的喇叭口应光滑、圆正、无毛刺和裂纹,厚度均匀,用砂纸将要焊接的铜管接头部分打磨干净,最后用干布擦干净。否则,将影响焊料流动及焊接质量。
8.除紫铜与紫铜焊接外,所有管件在焊接前都应用纱布或不锈钢丝刷清理,露出光亮金属表面。(内为表面均要清理,金属屑及砂粒应清除干净)
9.对将要焊接的铜管互相重叠插入(注意尺寸)并圆心对准。
(2)保护
1.焊接时应在被焊管通低速氮气,防止氧化。
2.乙炔气应通过无氧化焊接发生器,防止焊接物件外表面氧化。
(3)焊接

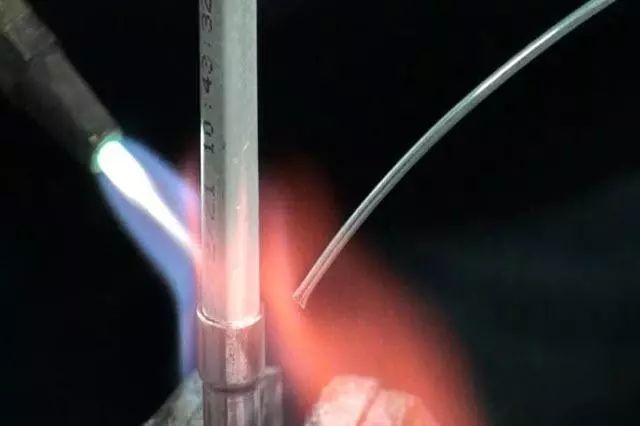

1.焊接时,必须对被焊件进行预热。将火焰烤热铜管焊接处,当铜管受热至紫红色时,移开火焰后将焊料靠在焊口处,使焊料熔化后流入焊接的铜件中,受热后的温度可通过颜色来反映温度的高低,暗红色:600摄氏度左右;深红色:700摄氏度左右;橘红色:1000摄氏度左右。
2.焊接时,气焊火焰不得直接加热焊条。
3.对于高温条件下易变形,损坏的部件应采取相应保护措施。如角阀、蒸发器,冷凝器等要用湿纱布包扎接口后再进行焊接,对于电磁阀、膨胀阀、液镜、四通阀,能拆开的一定要拆开后焊接,不能拆的同样采取以上措施。
4.焊接时,在焊完后将铜管进行退火时,退火温度不低于300摄氏度。
5.焊接完毕后,冷却,用干燥氮气清理管内氧化物和焊渣。
(4)补焊
1.在试压过程中发现焊接有渗漏的地方应进行补焊,补焊时要将系统试压的氮气放掉,焊后要重新试压。
2.补焊前腰将表面的氧化层,用纱布擦净。补焊后,要将氧化皮清除干净,在水中淬火后,应将铜管烘干,不得有水滴存在。
3.全部焊完后,要用氮气将系统吹净。
空调铜管焊接的方法与步骤

三、焊接步骤总结
1、准备焊接用气体、设备和材料;
2、穿戴好防护用品;
3、检查焊接用设备、工具的状态;
4、开启瓶阀,调节氧气减压器控制出口压力为0.15~0.2MPa,调节乙炔减压器控制出口压力为0.01~0.02MPa;
5、打开乙炔调节阀—点火—调整乙炔调节阀,使火焰长度适中;
6、打开氧气调节阀—缓慢凋节使火焰成中性焰;
7、按中性焰(小)→加乙炔→羽状焰变大→加氧气→调为中性焰(大)的顺序调节火焰;
8、按中性焰(大)→减少氧气→出现羽状焰→减少乙炔→凋为中性焰(小)的顺序凋节火焰;
9、使焰心尖端距焊件2~4mm,与管子垂直,对焊缝全长均匀加热至喑红色;
10、涂上钎剂,在钎剂成为透明液体且均匀浸润焊缝时,将涂有钎剂的焊料送入加热,直到焊料充分熔化并饱满地填充焊缝;
11、移去火焰,在焊料完全凝固之前,保持焊件不相互错位;
12、关乙炔阀,然后关氧气阀熄火;
13、调松减压器,关闭瓶阀;
14、整理工具、设备,淸扫现场。
