叠片动力锂离子电池正负极超声波焊接机

叠片动力锂离子电池正负极超声波焊接机
工艺:超声波金属点焊
品牌:
功率:2000w/20k
焊接对象:叠片动力电池,正负极
加工能力:5s/件
产地:江苏无锡
参考价格:48000
库存:37台
发货期限:15天
供应商:无锡睿特超声设备有限公司
联系人:李工
联系电话:18914161761
QQ:916611951
Email:offensive@163.com
地址:无锡市新吴区鸿运路168号
网站:www.csbxx.com

产品详情

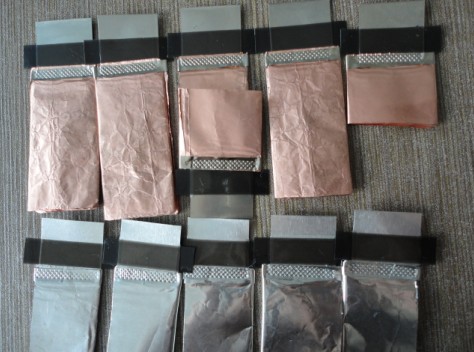

叠片动力锂离子电池正负极超声波焊接机用于叠片式动力电池正、负极多层极片与极耳长条形一次焊接;焊接面积:3x26mm、3x40mm、3x50mm、5x26mm、4x40mm、4x50mm等。

该机利用超声波焊接原理完成焊接,设备由机台、发生器、声组件(换能器、变幅杆、焊头)三部分组成。
叠片动力锂离子电池正负极超声波焊接机

叠片动力锂离子电池正负极超声波焊接机使用单点对焊的焊接方式实现焊接,操作过程中,操作员把待焊接的电池放到点焊工装上,通过脚踏板触发内部电磁阀信号,使焊头下压至被焊接物表面,焊头与被焊接物表面的接触电阻达到设定值时,即给与电源放电的反馈信号,开始进行焊接。焊接完毕后,操作员将工装移出,并将电池取出后放置到流水线体上, 进一步由焊点检验人员进行检验,然后再取另一块待焊接的电池进行焊接,如此反复进行操作。由于是对焊机单点操作,效率较低,劳动强度大。
