热熔塑胶柱蘑菇头拉丝怎么办？

最近，有些客户电话咨询塑料制品热熔后表面不光滑且拉丝，影响热熔柱蘑菇头外观的因素包括：热熔温度、吹气时间以及预压装置。

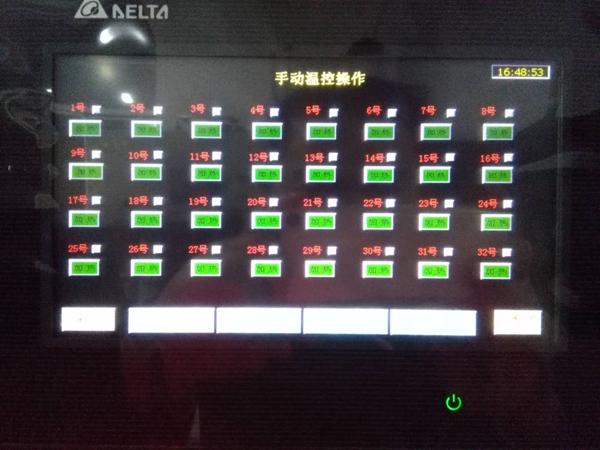

熔接温度
热熔焊机温度可调范围（室温-400℃），不同产品材质决定熔点的不同，通常我们只需要低于熔点的温度即可热压，过低的温度会导致压不下去，产品废品率高；过高的温度会造成塑料柱碳化且蘑菇头表面有空隙。一些对温度比较敏感的塑料材质可调节温差仅5度以内。
恰当的做法是，温度适当降低，使用缸劲大的气缸，热压成型后的蘑菇头品质高。

吹气时间

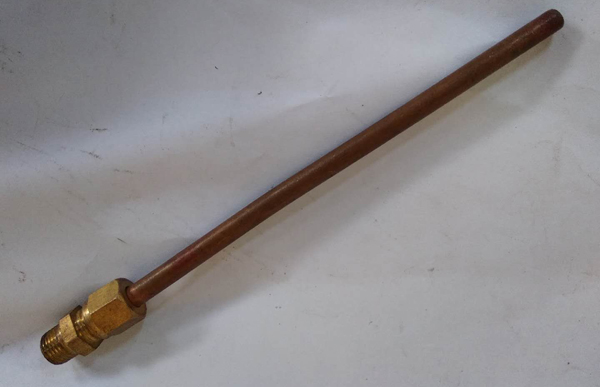

热压成型后需要吹气是蘑菇头快速冷却固化，是影响热熔热压成型工艺生产效率的原因。有些客户为了提高生产效率，自行缩短吹气时间，导致热熔塑胶柱蘑菇头拉丝，这是不可取的。热熔铆机的吹气时间在8-10秒钟。缩短吹气时间的办法是选用管口较大的铜管（常用管径为6mm）。

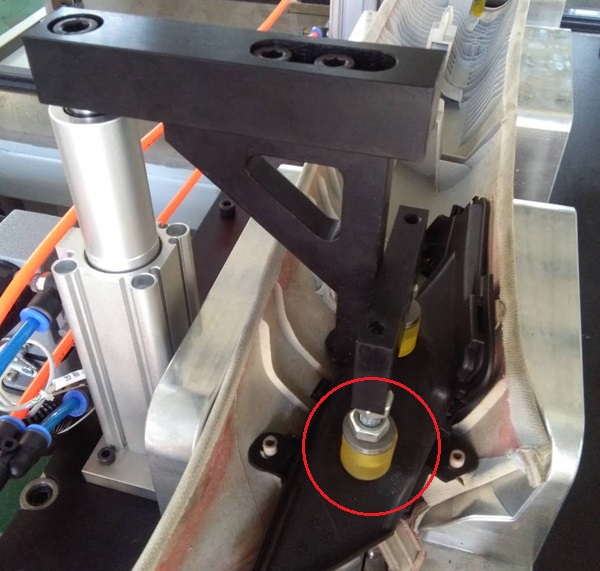

预压装置
我们常会遇到产品热铆完成后，产品会随热熔头一起上升再落下，这是因为没有预压装置造成的，一方面会损伤产品外观面；另一方面会导致产品拉丝。针对一些较小工件我们建议设计预压装置。
