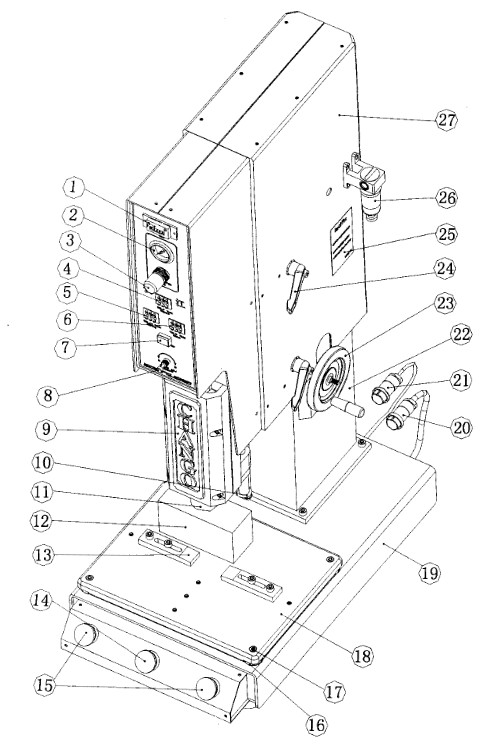

超声波主机外形图：
1.计数器（counter）
2.压力表（pressure）
3.压力调节
4.焊接时间
5.延迟时间
6.固话时间
7.降焊头开关
8.速度调节
9.换能器外壳
10.限位杆
11.变幅杆
12.上模
13.下模压板
14.急停开关（emergency stop）
15.起动开关（START）
16.工作台板调节螺母
17.工作台板锁紧螺钉
18.工作台板
19.底座
20.超声波主线插头（二芯）
21.控制线插头（无芯）
22.立柱
23.升降手轮
24.锁紧手柄
25.警告标牌
26.空气过滤器
27.上支架

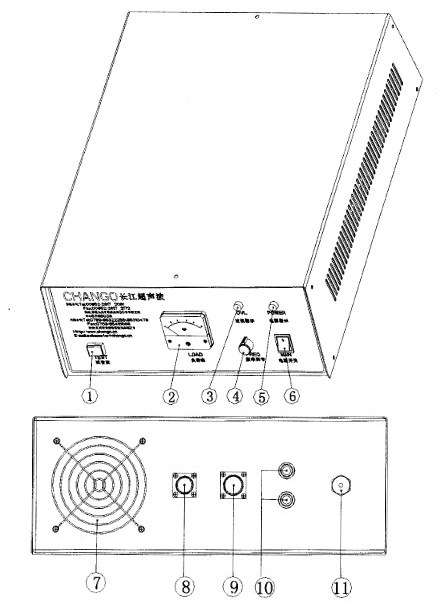

超声波控制线外形图：
1.试音波
2.负荷表
3.过载指示灯
4.频率调节旋钮
5.电源指示灯
6.电源开关
7.风扇通风孔
8.超声波主线插头
9.控制线插座
10.保险
11.电源线
