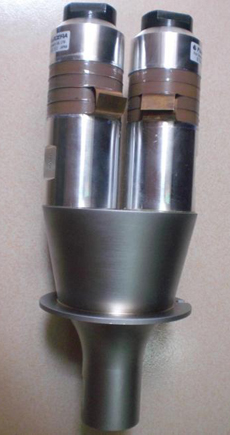

大功率超声波焊接机双振子换能器

大功率超声波焊接机双振子换能器，换能器，又称振子，是由压电陶瓷的压电效应实现电能与机械能（声波振动）的相互转换，并通过声阻抗匹配的前后辐射盖块进行放大的器件。

谐振阻抗低，机械Q值高，电声转换效率高。

热稳定性好，发热量低，频率及静态电容一致性佳。

选用高品质压电陶瓷晶片、输出振幅大，寿命长。

超声波换能器的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，而自身消耗很少的一部分功率。

超声波换能器，要解决的技术问题是设计一种作用距离大、频带宽的超声波换能器。

超声波换能器，包括外壳(1)、匹配层即声窗(2)、压电陶瓷圆盘换能器(3)、背衬(4)、引出电缆(5)，其特征在于它还包括Cymbal阵列接收器，它由引出电缆(6)、8～16只Cymbal换能器(7)、金属圆环(8)、(9)和橡胶垫圈(10)组成；Cymbal阵列接收器位于圆盘式压电换能器3之上；压电陶瓷圆盘换能器用作基本的超声波换能器，由它发射和接收超声波信号；Cymbal阵列接收器位于圆盘式压电换能器之上，作为超声波接收器，用于接收圆盘换能器频带之外的多普勒回波信号。

超声波焊接有超声波金属焊接和超声波塑料焊接两大类。其中超声波塑料焊接技术已获得较为普遍的应用。它是利用换能器产生的超声振动,通过上焊件把超声振动能量传送到焊区。由于焊区即两焊件交界处声阻大,所以会产生局部高温使塑料熔化,在接触压力的作用下完成焊接工作。超声塑料焊接可方便焊接其他焊接法无法焊接的部位。另外,还节约了塑料制品昂贵的模具费,缩短了加工时间,提高了生产效率,有经济、快速和可靠等特点。
