超声波金属焊接机的组件结构

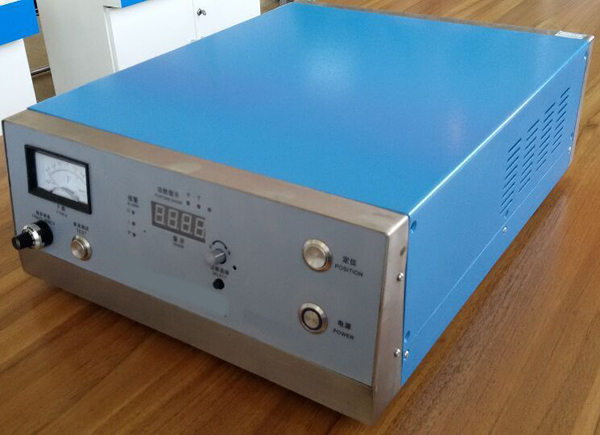

控制箱：控制所有焊接功能和参数，将50-60hz电能转换为20khz电能；

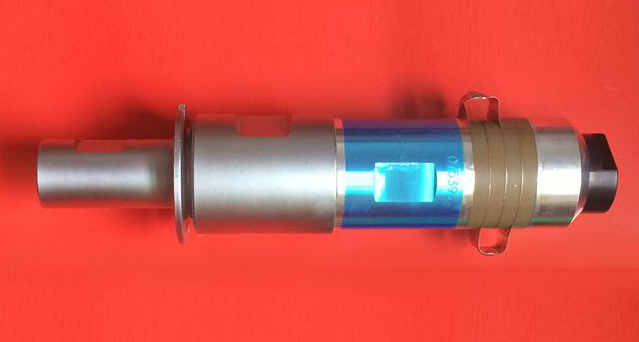

换能器：将20khz电能转换成同频率的机械振动能，其核心是一种由锆钛酸铅化合物支撑的电致使伸缩件，一旦有交流电施加到该元件，便会交替伸展和收缩，换能器将电能转换成机械振动的效率超过95%；

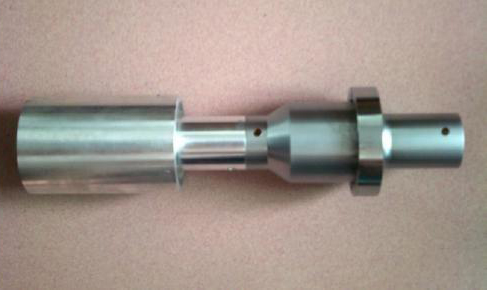

变幅杆：将20khz振动能传递到超声波焊头并将振幅提升，换能器是由钛制成，是一种半波长谐振的金属器件，钛的声效能有助于在焊接设备的整个工作稳定中保持稳定的振动幅度；

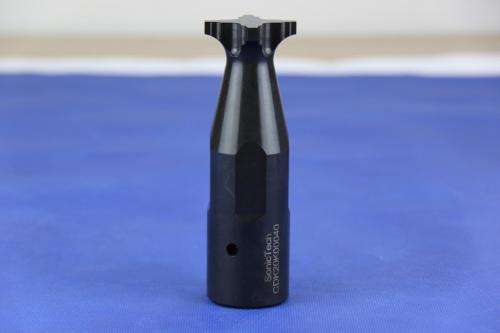

超声波焊头（上模）：将超声波振动传送到焊接区；

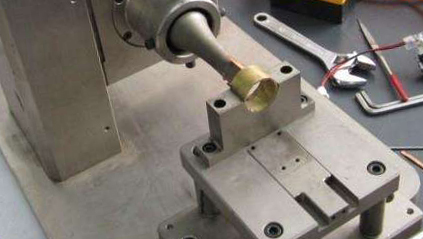

砧座（下模）：上模与下模均是由特殊工具钢制成，焊接面有镀层以进一步增加耐磨性与抗腐蚀性，焊接面上有王文，增加对金属焊接的摩擦，同时使焊接能量聚集。
