超声波金属点焊机结构特点

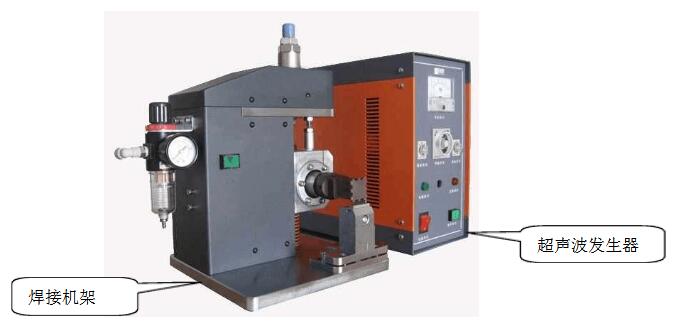

超声波金属点焊机由机械系统、气压系统、电器系统三部分组成。

1.机械系统

机械系统由底座、机头、声组件、三部分组成。机头安装在底座上，可以沿底座上下活动。

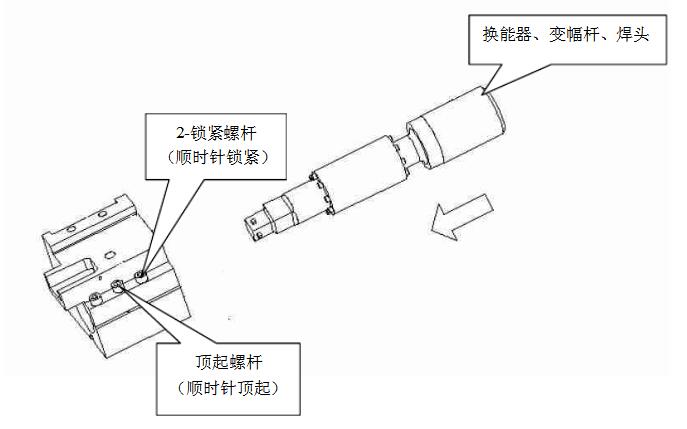

声组件由换能器、增幅器、焊头三部分组成，通过螺栓使三部分紧密连成一个整体。声组件装在滑动体内。

换能器作用是把大功率相应频率的电信号，转换成相应的机械能。是一种电能转变为机械能的元器件。

增幅器类比于电路中的变压器，起机械阻抗变换和增大振幅作用。

焊头是根据焊接要求和焊件形状专业设计的，它还起着二组阻抗变换和增大振幅作用。从结构和形状看，焊头并不复杂，然而却需要最好的设计、最好的材料和加工技术。形状复杂、尺寸较大的焊头，设计难度很大，一般都由制造厂设计。

气压系统、电器系统分体式。

2.气压系统

气压系统用压缩空气作动力，通过电磁阀切换气路，推动气缸活塞带动滑动体（连同声组件）作上下运动。用“压力调节”按钮控制气压大小，用单向阀控制升降速度。

3.电器系统

1)定时电路

定时电路对焊接过程执行时序控制。通过机头面板上的按钮、开关可设定延时时间、焊接时间、保压时间。只要用手按下底座上的“启动”按钮，焊机将自动完成一次焊接过程。

2)超声发生器

超声发生器是向声组件提供电功率。通过调整“频率微调”按钮使超声发生器的频率与声组件的共振频率一致，根据焊件的面积和材料调整功率输出的大小。
