平板太阳能产品性能的好坏,终体现在水箱的温升上。而终的温升是由一系列因素造成的。对平板太阳能而言,无疑板芯的重要程度可以称之为其的“心脏”。这不仅仅是因为吸热膜层对于平板太阳能集热方面的重要性,焊接工艺也是造成板芯得此称号的关键因素。焊接工艺的选择决定了板芯流道与高选择性吸热涂层的结合强度、吸热膜层的完整度,而这又与热传导效率有着直接的关系。
焊接技术作为影响平板太阳能热传导率的重要部分,受到整机企业的重视。目前,平板太阳能热水器吸热板主要有铝片和铜片两种,流体管道也有铜、铝两种。平板太阳能热水器集热器(集热板)焊接主要有激光焊和超声波焊两种方式。但2012年明显的一个现象是焊接领域内部的此消彼长。
激光焊接相对于超声波焊接,市场份额几乎完胜。由于激光焊接产品的美观性及激光焊接企业的大力推广,近两年新上马的平板生产线大多采用激光焊接技术,2011年,企业引进超声波焊机约达30台,而2012年几乎只有去年的1/3;相对来讲,激光焊机的发展较为平稳,相对于2011年的销量,略有增长,约为20台。截止到2012年底,业内超声波焊机的总使用量约为80台,激光焊的总使用量约为200台。据某品牌企业技术人员讲,进口产品激光焊机的技术基本可以保证,但国内这种技术是否能够保证产品的稳定性还有待考证。
而超声波焊接作为平板太阳能集热器以往的生产工艺,已经有很多项目的实际应用案例,此种焊机多在之前的老牌企业中选用,如五星、鹏桑普、九阳等均有超声波焊机。客观的说,当前形势下激光焊和超声波焊接是齐头并进的态势,部分企业的焊接设备两者并存,在这些企业中,超声波焊机与激光焊机的比例约为3:2或2:1,少数企业两种焊机数量相等。当然,对于明确要求使用某种焊接设备焊接产品的用户除外,这种情况多集中在出口型的产品中。

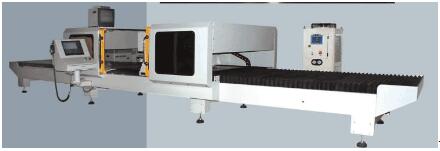

激光焊
激光技术是采用偏光镜反射激光产生的光束使其集中在聚焦装置中产生巨大能量的光束,通过脉冲瞬间发出的激光焦点达到上千摄氏度,会在几毫秒内将金属材料熔化和蒸发,利用这一效应来进行太阳能集热器板芯流道与高选择性吸热涂层的焊接,在太阳能吸热膜层上间隔3~5mm一个焊点。属于非接触式焊接,在被高度集中以提供焊接、切割及热处理等功能前可传送的距离相当长。它的优势是在所焊工件上不需要加压,整体变形小,能够小程度破坏吸热涂层表面。这也是造成业内舆论导向激光焊接优于超声波焊接的重要原因,但激光焊接会使所焊接物体物理结构发生变化,机械强度变差,且对导热性能有一定影响。国内激光焊接代表生产商有:深圳联赢激光、武汉楚天激光、深圳大族激光等。
超声波焊接
超声波焊接是利用超声波高频机械振动产生的高密度能量,在工件表面产生塑性变形并在压力下破坏表面层,使所焊金属在常温下产生的物理性连接。超声波焊接虽然会破坏膜层的3%左右,但因为是连续型非熔化焊接,热传导效率方面相对较好。同时在材料成本方面超声波焊接具有一定优势,超声波焊适应薄的产品,国际上主流平板产品铜板一般为0.12mm-0.2mm之间,企业为考虑材料成本,现在有些企业选用铝板,超声波焊选择0.2-0.3mm即可。而激光焊适应于厚的材料,如选用铝板厚度一般选择0.4mm,造成材料成本方面高些。其实两种焊接技术各有千秋,使用哪种焊接设备企业应根据自身的实际情况来选择更合适的,而不是笼统的评价两种焊接技术的优劣。
