光伏组件接线盒品种较多,样式各异,按照与汇流条的连接方式可分为卡接式与焊接式;二者除了与汇流条的连接方式不同外,其结构基本是一致的。

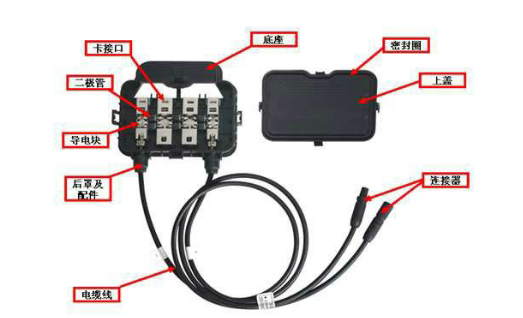

常见的光伏组件接线盒基本由以下几部分构成:底座、导电块、二极管、卡接口/焊接点、密封圈、盒盖、后罩及配件、连接器、电缆线等,如图所示:
光伏组件接线盒的选择主要看的信息应该是组件的电流大小,一个是工作的电流,一个是短路电流,当然短路电流时组件能够输出的电流,按照短路电流核算接线盒的额定电流应该是安全系数比较大的,按照工作电流算接线盒的话就是安全系数小一点。
光伏组件接线盒品种较多,样式各异,按照与汇流条的连接方式可分为卡接式与焊接式;二者除了与汇流条的连接方式不同外,其结构基本是一致的。
常见的光伏组件接线盒基本由以下几部分构成:底座、导电块、二极管、卡接口/焊接点、密封圈、盒盖、后罩及配件、连接器、电缆线等,如图所示:
光伏组件接线盒的选择主要看的信息应该是组件的电流大小,一个是工作的电流,一个是短路电流,当然短路电流时组件能够输出的电流,按照短路电流核算接线盒的额定电流应该是安全系数比较大的,按照工作电流算接线盒的话就是安全系数小一点。
