组件接线盒的种类很多,使用更多的是光伏组件接线盒,那么在我们选择的光伏接线盒中,你又知道它有哪些优点和缺点吗?

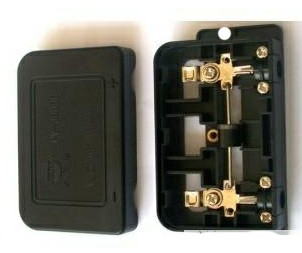

传统型组件接线盒特点:
1、外壳有强大的抗老化、耐紫外线能力
2、符合在室外恶劣的环境下适用
3、PV-JB003-6接线盒专门为太阳能组件设计
4、内部接线座为线路板与塑料两种材料
5、电缆采用焊接式
6、装配不同的二级管可以改变接线盒的功率
优点:夹紧式连接,操作快捷、维修方便。
缺点:由于电器端子的存在,接线盒的体积较大、散热性差。壳体上的电缆线孔会导致产品的防水性能下降。线接触连接,导电面积小,连接不够可靠。
改进型方案:
1、采用散热性好的金属端子代替电器端子,锡焊连接方式增大接触面积。
2、采用夹紧与螺钉的“双保险”固定连接,增加连接的可靠性。
3、加散热片改善散热性能。
4、采取了高密度的PCB板焊接方式,减小接触电阻。
封胶密封小巧型组件接线盒特点:
1、具备卓越的耐高低温、防火、抗老化和耐紫外线性能,能满足室外恶劣环境条件下长期使用要求
2、优异的防水和防尘效果,采用灌胶方式密封
3、小外形,超薄设计,结构简洁实用,同时适用于90W的晶硅光伏组件或者薄膜光伏组件
4、汇流条和线缆的连接分别采用焊接和压接方式,电气性能安全可靠
优点:由于采用薄片状金属端子锡焊方式,体积小巧,且具有更好的散热性、稳定性。由于灌胶密封,具有更好的防水、防尘性能。提供更加灵活的连接方案,根据不同需要可以采用封胶和不封胶两种方式。
缺点:一旦封胶后出现问题,维修不方便。
玻璃幕墙专用型组件接线盒特点:
1、具备卓越的耐高低温、防火、抗老化和耐紫外线性能,能满足室外恶劣环境条件下长期使用要求。
2、优异的防水和防尘效果,采用灌胶方式密封。
3、袖珍型超小外形,结构简洁实用,适用于薄膜光伏组件,广泛使用于太阳能光电建筑一体化领域。
4、汇流条和线缆的连接分别采用焊接和压接方式,电气性能安全可靠。
优点:由于是用于小功率光伏电池板,盒体制作得更加小巧玲珑,不会影响室内的采光和美观。也是封胶密封的设计,具用良好的导热性、稳定性和防水防尘性能。
缺点:由于采用锡焊连接的方式,电缆导线经两侧出线孔伸入到盒体内,在狭长的盒体内焊接到金属端子上极为不方便。
