光伏组件接线盒功能:
光伏组件接线盒主要是由接线盒与连接器两部分组成,主要功能是连接并保护太阳能光伏组件,同时将光伏组件产生的电流传导出来供用户使用。
接线盒应和接线系统组成一个封闭的空间,接线盒为导线及其连接提供抗环境影响的保护,为带电部件提供可接触性的保护,为与之相连接的接线系统减缓拉力。
光伏组件接线盒主要特性:
1.外壳有强烈的抗老化、耐紫外线能力;
2.符合室外恶劣环境条件下的使用要求;
3.自锁功能使连接方式更加便捷、牢固;
4.必须应有防水密封设计,科学的防触电保护,具有更好的安全性能。
太阳能电池组件接线盒应为用户提供安全、快捷、可靠的连接解决方案。产品必须通过TUV、IEC认证和国家认证。
主要技术规格(以160-185W组件接线盒为主):
额定电流:16A
额定电压:DC1000V
使用温度:-40℃-85℃
安全等级:CALSS Ⅱ
防水等级:IP65
连接线规格:4平方电缆
电缆尺寸:90MM长
原材料:美国GE或其他的PPO材料,具有抗紫外线的能力
光伏组件接线盒的作用
1. 增强组件的安全性能
2. 密封组件电流输出部分(引线部分)
3. 使组件使用更便捷、可靠
组件接线盒的零部件分析:
1.接线盒二极管
主要参数:
1)额定正向工作电流
二极管长期连续工作时允许通过的正向电流值。因为电流通过管子时会使管芯发热,温度上升,温度超过容许限度(硅管为140℃左右,锗管为90℃左右)时,就会使管芯过热而损坏。所以,二极管使用中不要超过二极管额定正向工作电流值。
2)高反向工作电压
加在二极管两端的反向电压高到一定值时,会将管子击穿,失去单向导电能力。为了保证使用安全,规定了高反向工作电压值。
3)反向电流
反向电流是指二极管在规定的温度和高反向电压作用下,流过二极管的反向电流。反向电流越小,管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系,大约温度每升高10,反向电流增大一倍。

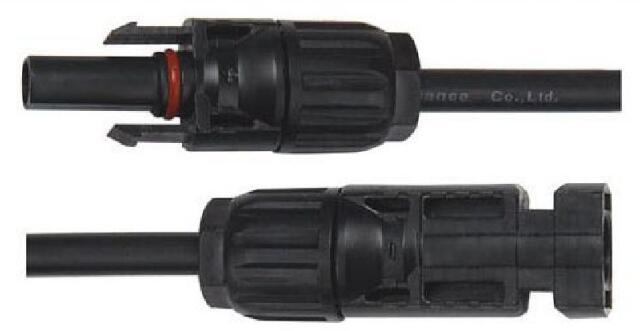

2.组件接线盒的连接器
采用内鼓型簧片接插,公母头插拨带有自锁机构,使电气接触与连接更加可靠。
1)主要技术规格:
耐压:1000V
工作电流:16A
使用温度:-40℃-90℃
安全等级:CALSS Ⅱ
防水等级:IP65
连接线规格:4mm2
2)连接线主要特征:
有强烈的抗老化、耐紫外线能力
符合于室外恶劣环境条件下的使用要求
线缆的连接采用铆接与金箍方式连接
公母头的固定带有稳定的自锁机构,开合自如
组件接线盒的安装及工具
1.光伏组件接线盒安装需要的工具
M4一字螺丝刀
2.安装过程
1)将M4一字螺丝刀按照接线盒上的标识插入盒盖上的安装孔内,将其一脚轻轻抬起,如此这般先将边上四角抬起,即可打开盒盖。将其提起则可看到三个接线端子。
2)检查
检查接线盒各部件是否完全齐备,检查二极管是否符合技术使用要求以及正负极位置。
3)操作人员将粘结剂均匀联系涂抹在接线盒的底面,并根据粘结剂的物化性及使用要求将接线盒对准安装位置进行粘结。
4)电池板的接线
在左右两个接线端子的旁边有正负极标志,代表电池在工作状态下输出电压的正负极,按照用电需求正极接正极,负极接负极。
接线采用机械压紧方式,用M4一字螺丝刀将接线柱的压紧卡簧旋开,将引出线穿过卡簧密封接头,插入接线孔中,将线压紧。电线接好后,将盒盖盖上,检测盒体和盒盖是否压合牢固。
光伏组件接线盒技术参数:
IP65-6表示无灰尘进入,5表示防护水的喷射
项目 | 说明 |
工作电压 | 1000V DC |
工作电流 | 16A |
防护等级 | IP65 |
连接电阻 | <5mΩ |
主要材料 | 户外工程塑料;磷青铜镀银 |
温度范围 | -45℃-80℃ |
焊带宽度 | 2-5mm |
电缆尺寸 | 4mm2 |
连接器抗拉力 | 100N |
光伏组件接线盒认证
应为用户提供安全、快捷、可靠的连接解决方案。产品必须通过TUV 、IEC认证和国家认证。目前,对光伏接线盒产品质量的考核来自于TUV、UL认证等。国内各大接线盒生产商也都在致力于研发为用户提供更为安全、快捷、可靠的连接方案的接线盒,也都在为其研发的产品能通过TUV、UL等的认证而努力。
光伏组件接线盒的要求常规检验程序
要求:
1.在离地面50-80cm自由落体后不应损坏
2.接线盒在开播三次后仍需专用工具才能打开
3.引线应插入卡口0.7-1cm
4.引线与卡口的咬合力大于40N
5.连接器抗拉力大于100N
检验程序:
1.检查接线盒型号
2.检查外观:外观缺陷、标识、线缆规格
3.检查二极管数量及规格要求,以及接线盒内部标识是否正确
4.将接线盒和硅胶做匹配性试验
