超声波金属点焊机操作说明书

目录

一、设备说明

1.设备简介及用途

2.设备技术参数

3.设备安装

二、机器操作说明

1.机器使用准备

2.发生器操作面板功能与结束介绍

3.机台面板功能与结束介绍

三、操作使用说明

1.发生器操作说明

2.更换焊头装配说明

3.安全操作注意事项

4.保养手册

四.售后及维修

五.附件

1.配件清单

2.易损件清单

3.电路图

4.气路图

六.常见故障说明

设备说明

1.设备简介及用途

金属焊接是利用高频振动波传递到两个需焊接的金属表面，在加压的情况下，使两个金属表面相互摩擦而形成分子层之间的熔合，其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm）、焊点位不能太大、需要加压。

超声波金属焊机分超声波金属点焊机与超声波线束焊接机。超声波线束焊接机主要应用于汽车线束、摩托车线束的焊接等铜线、铝线的焊接。超声波点焊机主要应用于锂电池，汽车上端子接线，和一些其他不规则铜和铝之间的焊接。

超声波金属点焊机由机台、超声功率发生器两个部分组成。

机台有机箱、换能器、气动系统、PC电路、底模组成。

声组件声组件由换能器、变幅杆，焊头三个部分组成。

2.设备技术参数

设备外形尺寸：

发生器：长：450mm宽：350mm高：160mm

机台：长：520mm宽:130mm高:140mm

重量：40kg

系统额定功率：2000w

系统额定工作压力：0.5-0.6MPa

生产节拍：1S

电源电压：AC输入电压：380V±10%,50/60Hz

设备安装：

设备安装时注意调节各地脚的高度使设备保持水平。安装地点应注意设备操作、维护和修理的必要空间。

注意：

1.工作场所应取适当的防护措施，尽量避免超声波发生器受潮，注意防止灰尘及腐蚀性气体进入超声波发生器,为了确保超声波发生器具有良好的散热条件，务必注意不要盖住发生器。

2.电源必须保证稳妥接地线。

2.机器操作说明：

1.准备工作：

1.检查机器配件是否齐全，配置气源。

机器配有：发生器，机台，电源线四芯，控制线五芯，换能器线二芯，脚踏线三芯，装机器时确定连接线是否正确。

2.连接电源，电源线一端有三根火线，一个零线。分别是L与N标识。一头四芯插座与发生器相连接。

3.插上气源，通过调压阀与气压表，保证气压为0.5-0.6Mpa

4.将连接线分别对应发生器与机台上面插座连接好，打开电源按钮，指示灯亮。

2.发生器面板功能介绍：

1.电源按钮键：通上电，按下电源按钮，电源指示灯会亮

2.定位按钮键：按下定位按钮，机器不带超声波进行动作

3.调节旋钮键：用来设置功率大小与时间长短数值：（0-9）

4.功能选择键：确定选择功能与参数设置的确定

5.功能指示灯：指示作用。有功率：P与时间：T

6.报警指示灯：报警作用有电压：U电流：I功率：P

7.F表：用来参考焊头频率（又称为振幅表）振幅表的量程为左右0.3。在开机状态下指针指示在0位。

8.试音按钮：测试频率是否正常

9.频率调节：频率调谐器是用来改变发生器的驱动信号的频率。作用是用来校对发生器与换能器的频率。

内圈量程为0—9，外圈量程为0—10。在未知情况下基准为内5，外0。

10.数码显示管：显示功率与时间数值

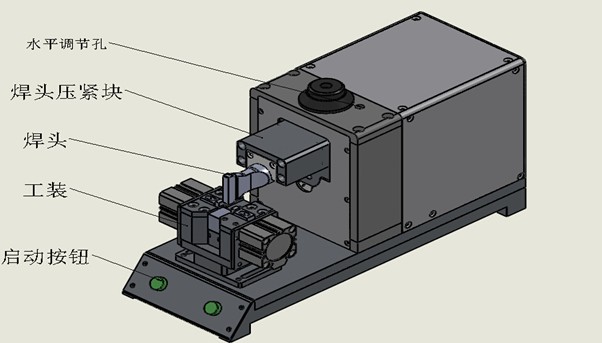

3.机台面板功能介绍

1.调压阀：调节气压大小

2.气压表：显示气压的数值

3.启动按钮：两个一起按，功能跟发生器脚踏按钮功能一样

机器操作说明

第一步：检查连接线是否接好，电源是否正常，是否连接上气源。

第二步：按下电源，指示灯亮，振幅表指针在0位，按下定位按钮，检查动作是否流畅

第三步：检查气源是否在建议值范围

第四步：调整频率

在没有使用定位功能的条件下，快速按下试音按钮观察振幅表的参数值是否右偏0.06—0.1。如果振幅表不正常时需调节频率调谐器，用微调方式，在调节时不能按试音按钮，振幅表上的参数正。（0.06-0.1）

第五部：发生器功率与时间参数设置（厂家会根据产品给出大概值）

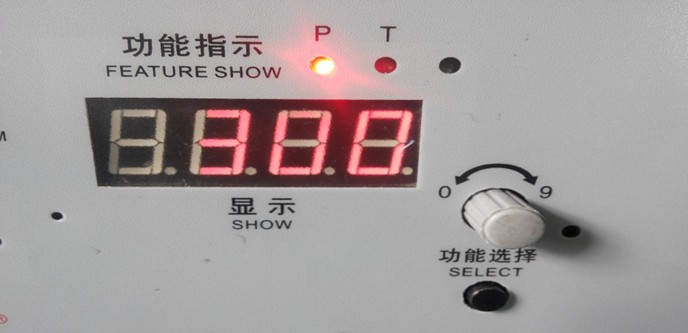

功率设置：

功能指示灯P亮——按下功能选择键——数码显示出现闪烁——旋转调节旋钮选择功率大小数值--按下功能选择键确认进行下一个数值设置——依次设置四个数值为功率大小——直到闪烁不闪，绿灯亮。如图：

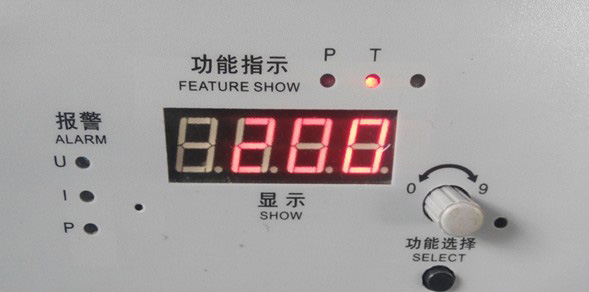

时间设置：

功能指示灯T亮——按下功能选择键——数码显示出现闪烁——旋转调节旋钮选择时间数值——按下功能选择键确认进行下一个数值设置——依次设置四个数值时间长短——直到闪烁不闪，绿灯亮。如图：

第五步：放入工件，踩一下脚踏。

五：换焊头组件注意项

焊头组件

1.变幅杆2.焊头3.换能器

焊头更换步骤：

1.关掉电源,

2.取下机台前面焊头压紧块，

3.用配套的勾头扳手勾焊头，逆时针用力旋转。直到螺丝松掉，取下焊头。

焊头跟换面：

1.关掉电源

2.取下机台前面焊头压紧块，

3.用配套的内六角扳手松掉机台上面两个孔里的水平调节螺丝，旋转焊头变幅杆换能器一套组件，选择你要使用的面。

4.拧紧压紧块螺丝，调节焊头水平。

5.调节焊头焊接面水平时，首先眼大致看一下，然后找一张纸，放在焊头下面，按一下定位按钮，焊头下压，在按一下定位按钮，让焊头恢复原理啊位置。观察纸上压痕，是否压痕均匀。不均匀旋转焊头，均匀时，拧紧压紧块上面螺丝，装上焊头压紧块

注意:调节水平时严禁踩脚踏按钮

安全注意项：

严禁没有接焊接物品时空踩脚踏焊接

严禁焊接时间触摸机器

严禁将手放置焊接区域。

严禁焊接时，其他人员乱调，乱设置参数

工作人员离开时，请关掉电源

金属点焊机保养

1.每天使用后要对焊头周围进行清洁，用气将焊头周围处理干净，喷上防锈剂，擦干净。

2.使用一个月后，打开机台上盖板，清理里面粉尘与异物，检查，接插座是否松动。

3.焊接一段时间如果出现焊接声音过大，请打开上盖板，定期查看焊头与变幅杆，换能器连接是否松动，是否出现锈斑。

4.使用半年以上厂家，定期给机器运动部件加一些润滑油，保证机器运行流畅。

5.焊接底座与焊头交界处不能有任何杂物，以免影响焊接质量。

售后与保修规定：

感谢你选用我们公司的产品。为了保障你的权益，并能更好地为您服务，并作以下说明：

保修时间：整机保修一年，换能器保修一年，焊头因质量原因保修三个月，发生器因电源线接错及误操作损坏的不于保修，焊头因空焊或误操作原因造成损坏不于保修。没经过生产厂家同意私自维修的或更改一律不保修。

保修内容：在保修期内，维修不收取任何费用。超过保修期后按公司的维修标准收费。

售后服务部：超声波金属焊接（售后服务部）

李工：18914161761

邮编：214101

E-mail:offensive@163.com

附件

一：机器配件清单:

1.机台：1件

2.发生器：1件

3.电源线四芯：1件

4.控制线五芯：1件

5.换能器线两芯：1件

6.脚踏线三芯：1件

7.工具箱：1件

8.说明书一份：1件

二：易损件清单:

1.焊头

2.焊接块

六.常见故障说明

故障原因	故障原因排查	解决方案
开机没反应	电源线没插	插上电源线
	显示板数码管不亮	显示板电源线 是否松动
	电源插座没电	检查电源
焊接是偶然报警	电压报警指示灯亮	关机重启
	电流报警指示灯亮
试音时，振幅表不正常	焊头没上紧	上紧
	焊头坏	更换焊头
	平行砧没装好	从新安装
	配合砧没装好
焊不牢	焊头磨损	焊头换面
	焊头內裂	更换焊头
	机台有限位	取消线高

注：如果焊接一短时间后出现焊接不牢，先按一下试音按钮看看F表是否偏转正常，如果不正常，请将焊头拆下，（螺丝要拆下）将换能器插好，在打开电源，按下试音，看是F表偏转否正常。
